Faser-Optikteiler-Einsatz-Art optischer Teiler mit Verbindungsstücken Sc UPC
Produkt-Beschreibung
Es gibt zwei Arten PLC-Teiler, das 1xN und 2xN ist. Es teilt gleichmäßig optische Signale von ein oder zwei Input zu den mehrfachen Ertrag. Der Teiler kann in der Rückwärtsrichtung betrieben werden, um mehrfache Signale in eine Faser oder in zwei Fasern zu kombinieren. Nummerierung wird mit dauerhafter Markierung auf jedem Ertrag etikettiert, um die Anschlussbezeichnung zu erleichtern.
Der Vorteil ist einheitliche optische Verteilung, niedrige Einfügungsdämpfung, niedriger Polarisationsverlust, Verlust der hohen Rendite, hohe Zuverlässigkeit, hohe Stabilität, etc. Die Art Verbindungsstücks des aus optischen Fasern hat FC, Sc und LC.
Technischer Parameter
| Vorbildliches Specification | Klassifizieren Sie Modell | Äußere Größe (Millimeter) |
| CP-PLC41 (SC) | 1:4 optischer Inserter, SC-/UPCverbindungsstück | 130×100×25 |
| CP-PLC41 (LC) | 1:4 optischer Inserter, LC-/UPCverbindungsstück | 130×100×25 |
| CP-PLC81 (SC) | 1:8 optischer Inserter, SC-/UPCverbindungsstück | 130×100×25 |
| CP-PLC81 (LC) | 1:8 optischer Inserter, LC-/UPCverbindungsstück | 130×100×25 |
| CP-PLC161 (SC) | 1:16 optischer Inserter, SC-/UPCverbindungsstück | 130×100×50 |
| CP-PLC161 (LC) | 1:16 optischer Inserter, LC-/UPCverbindungsstück | 130×100×50 |
| CP-PLC321 (SC) | 1:32, optisches Verbindungsstück des Inserter SC/UPC | 267×100×50 |
| CP-PLC321 (LC) | 1:32 optischer Inserter, LC-/UPCverbindungsstück | 267×100×50 |
| CP-PLC641 (LC) | 1:64 optischer Inserter, LC-/UPCverbindungsstück | 267×100×100 |
| CP-PLC641 (SC) | 1:64 optischer Inserter, SC-/UPCverbindungsstück | 267×100×100 |
| CP-PLC1281 (SC) | 1:128 optischer Inserter, SC-/UPCverbindungsstück | 404×100×100 |
optische Eigenschaften 2×N optischen Teilers PLC
| Parameter | Einheit | Indexieren Sie | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| Arbeitsbandbreite | Nanometer | 1260~1610 | ||||||
| Einfügungsdämpfung | DB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| In Verbindung stehender Verlust der Polarisation | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| Einheitlichkeit | DB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Rückflussdämpfung | DB | ≥55 | ||||||
| Richtdämpfung | DB | ≥55 | ||||||
| Arbeiten/Lagertemperatur | ℃ | -40~+85 | ||||||
optische Eigenschaften 1×N optischen Teilers PLC
| Parameter | Einheit | Indexieren Sie | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| Arbeitsbandbreite | Nanometer | 1260~1610 | ||||||
| Einfügungsdämpfung | DB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| In Verbindung stehender Verlust der Polarisation | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| Einheitlichkeit | DB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Rückflussdämpfung | DB | ≥55 | ||||||
| Richtdämpfung | DB | ≥55 | ||||||
| Arbeiten/Lagertemperatur | ℃ | -40~+85 | ||||||

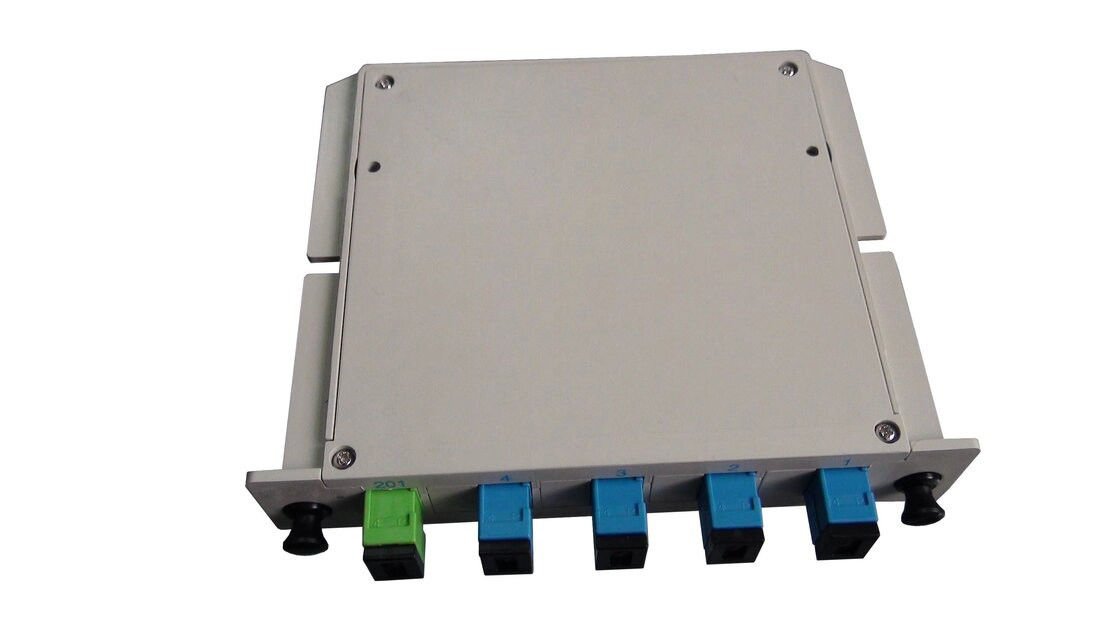

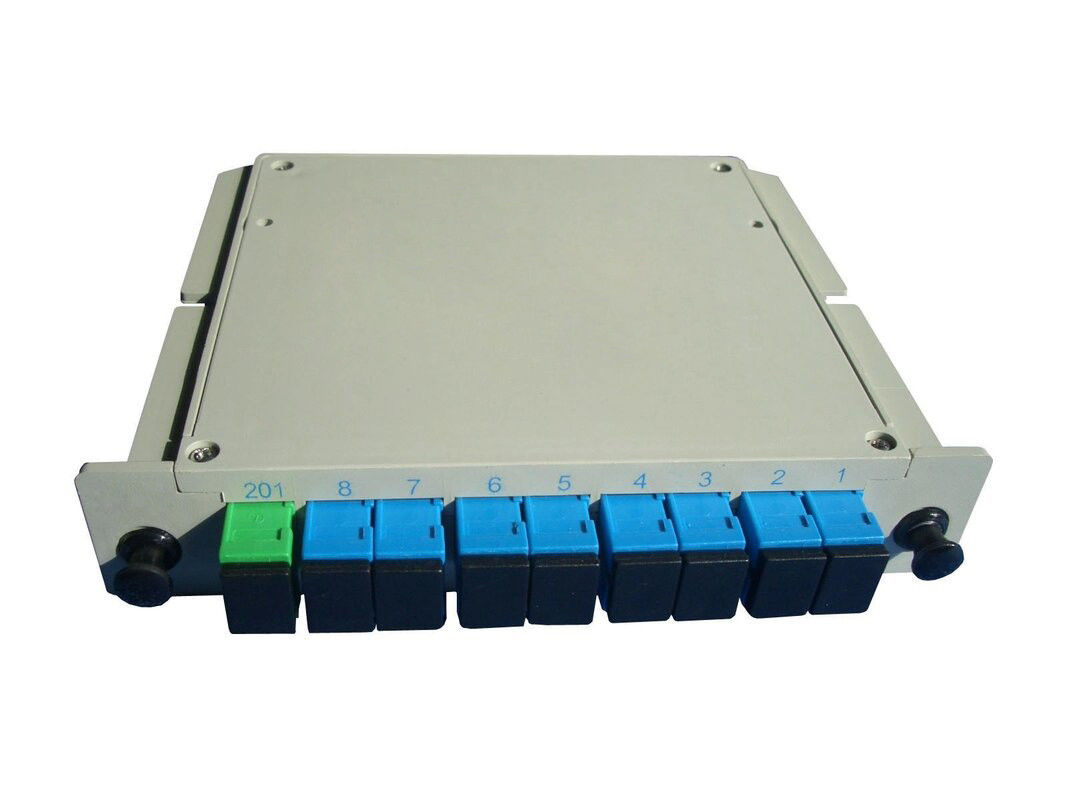

Produkt-Bild
