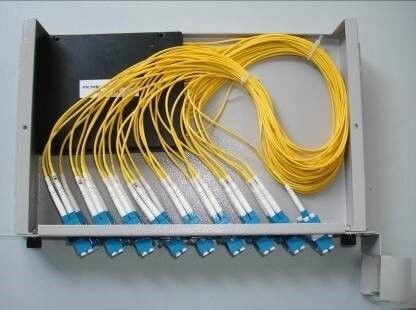

Faser-Optikteiler-Rahmen-Art optischer Teiler mit Verbindungsstücken Sc UPC
Produkt-Beschreibung
Planarer Teiler des Lichtwellen-Stromkreis-(PLC) ist ein Teiler, der auf der Quarzglasgrundplatte basiert. Es gibt zwei Arten PLC-Teiler, das 1xN und 2xN ist. Es teilt gleichmäßig optische Signale von ein oder zwei Input zu den mehrfachen Ertrag. Der Teiler kann in der Rückwärtsrichtung betrieben werden, um mehrfache Signale in eine Faser oder in zwei Fasern zu kombinieren. Nummerierung wird mit dauerhafter Markierung auf jedem Ertrag etikettiert, um die Anschlussbezeichnung zu erleichtern.
Technischer Parameter
| Produktname | Produktart | Größe (Höhe) der Tiefe x der Breite x Millimeter |
| 19 Zoll Feld-Teiler-Kasten 1.5U | PLC321 (SC) | 487×250×65.5 |
| 19 Zoll Feld-Teiler-Kasten 1.5U | PLC321 (FC) | 487×250×65.5 |
| 19 Zoll Feld-Teiler-Kasten 1.5U | PLC321 (LC) | 487×250×65.5 |
optische Eigenschaften 2×N optischen Teilers PLC
| Parameter | Einheit | Indexieren Sie | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| Arbeitsbandbreite | Nanometer | 1260~1610 | ||||||
| Einfügungsdämpfung | DB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| In Verbindung stehender Verlust der Polarisation | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| Einheitlichkeit | DB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Rückflussdämpfung | DB | ≥55 | ||||||
| Richtdämpfung | DB | ≥55 | ||||||
| Arbeiten/Lagertemperatur | ℃ | -40~+85 | ||||||
optische Eigenschaften 1×N optischen Teilers PLC
| Parameter | Einheit | Indexieren Sie | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| Arbeitsbandbreite | Nanometer | 1260~1610 | ||||||
| Einfügungsdämpfung | DB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| In Verbindung stehender Verlust der Polarisation | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| Einheitlichkeit | DB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Rückflussdämpfung | DB | ≥55 | ||||||
| Richtdämpfung | DB | ≥55 | ||||||
| Arbeiten/Lagertemperatur | ℃ | -40~+85 | ||||||
